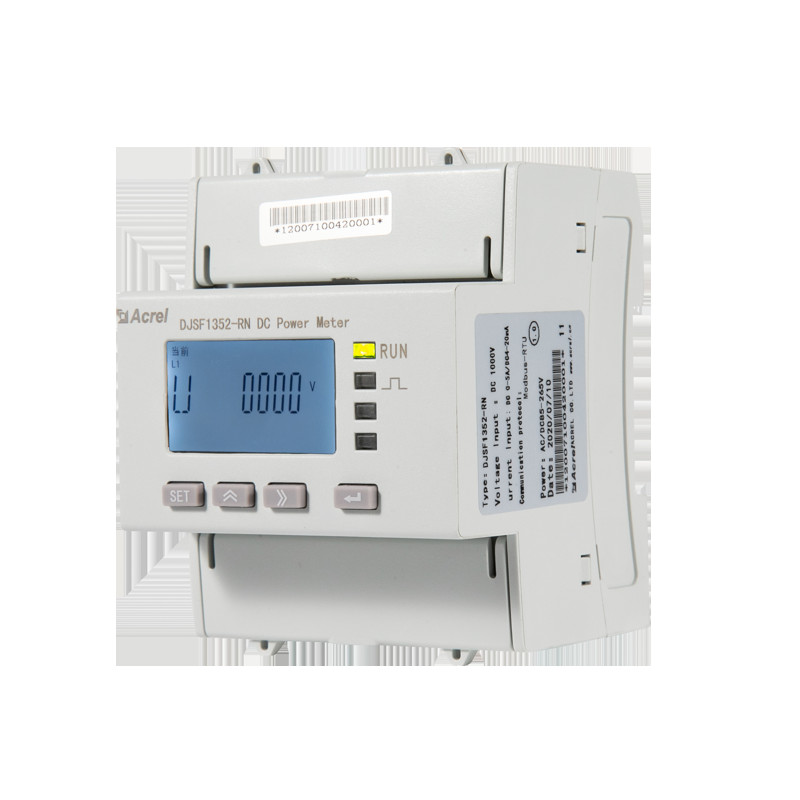

Surveillance des circuits doubles en courant continu DIN Compteur d'énergie ferroviaire DJSF1352-RN
ContPerson : Dina Huang
Numéro de téléphone : 18761502682
WhatsApp : +8618761502682
| Quantité de commande min : | 1 pièces | Prix : | 3usd/pc |
|---|---|---|---|
| Délai de livraison : | 2 à 3 jours | Conditions de paiement : | T/T |
| Capacité d'approvisionnement : | 5000 pièces par jour |
| Lieu d'origine: | Chine | Nom de marque: | Acrel |
|---|---|---|---|
| Certification: | UL | Numéro de modèle: | Les produits de la catégorie 1 doivent être soumis à un contrôle de conformité. |
|
Détail Infomation |
|||
| Mesure: | KWH, kVarh, puissance, courant, tension | Notation actuelle: | -/75mV (avec le shunt) ; -/4~20mA (avec Hall Sensor) |
|---|---|---|---|
| Rating de la tension: | 0 à 1000 V de courant continu | La communication: | RS485 (MODBUS-RTU) |
| Affichage: | Affichage LCD | Dimension: | 72*71*87.8mm (L*W*H) |
| Installation: | rail de vacarme de 35mm | alimentation électrique: | 85~265V AC/DC ; C.C 24V (±10%) ; C.C 48V (±10%) |
| Mettre en évidence: | Le débit d'air est supérieur ou égal à 0,01 m3/h. |
||
Description de produit
DJSF1352-RN, compteur de puissance en courant continu monté sur rail avec deux canaux d'entrée en courant continu, conçu pour les stations de base de télécommunications, les piles de recharge en courant continu, les applications photovoltaïques solaires et autres,Cette série de compteurs peut mesurer la tension, courant, puissance et énergie avant et arrière, etc. dans le système CC.
Caractéristiques
|
Surveillance de circuits en courant continu à double indépendance ● Pour le chargeur et la batterie de véhicules électriques jumeaux ● Voltage d'entrée: CC 0~1000V ● Entrée de courant (par shunt): 0 à 75 mV ● Entrée de courant (par le capteur Hall): 0~5V, 0~10V, 0~20mA, 4~20mA |
|
|
Source de courant bipolaire intégrée ● L'alimentation pour le scanner à effet Hall ● Portée: DC -12V ~ DC +12V |
|
|
Option de communication double RS485 ● Protocole MODBUS-RTU ● 1 RS485 (norme) |
|
|
Fonction DO/DI ● 2 DO (2A/30V courant continu; 2A/250V courant alternatif) ● 2 DI (contact à sec) |
|
|
Les claviers HMI pour la programmation ● Réglage de l'affichage des paramètres ● La communication |
|
| Paramètres techniques |
Indicateurs |
||
| Résultats de l'analyse | Valeur nominale | Plage d'entrée de tension | Entrée de courant |
|
DC de 0 à 1000 V Voir le schéma de câblage physique |
Le dérivé: 0-75 mV; Le capteur de hall: 0-20mA, 4-20mA, 0-5V, 0-10V et ainsi de suite. |
||
| Surcharge | Surcharge |
1.2 fois nominale (continue); 2 fois nominale/1 seconde; |
|
| Consommation d'électricité | Consommation d'électricité | Voltage: ≤ 0,2VA, courant ≤ 0,1VA | |
| Classe de précision | Classe 1 | ||
| Fonction | Affichage | Écran LCD à segment de 8 bits (LCD) | |
| Interface de communication |
RS485, sous-rouge |
||
| Protocole de communication | Le nombre d'heures d'arrêt est calculé en fonction de la fréquence de l'appareil. | ||
| Commutateur | Sortie du commutateur | 2 sorties de relais, 2A/30VDC ou 2A/250VA | |
| Entrée du commutateur | 2 entrées de contact à sec | ||
| Sortie d'impulsion | Une seconde sortie d'impulsion, une sortie d'impulsion d'énergie | ||
|
Voir l'affichage SYS->PLUS dans le menu du compteur Par exemple: le compteur affiche 100, ce qui est 100 imp/kWh |
|||
| Énergie | Plage de tension | Les réglages de tension sont définis comme suit: | |
| Consommation d'électricité | ≤ 3 W | ||
| Fréquence de puissance résister à la tension | Power supply // Voltage input // Current input // Relay output and switch input // Communication interface / / Pulse output 3kV/1minPower supply // Relay output // Voltage input // Current input 3kV/1minPulse output // Communication interface // Switch input 2kV/1min | ||
| Résistance à l'isolation |
≥ 40 M Ω |
||
| Heures de travail moyennes sans obstacles |
≥ 50000 heures |
||
| Environnement |
Température |
Température de fonctionnement normale: -25 °C à +65 °C; Température de fonctionnement limite: -40 °C à +70 °C; Température de stockage: -40°C+80°C |
|
| Humidité |
≤ 93%RH, aucune condensation, aucun gaz corrosif |
||
| Hauteur | ≤ 2500 m | ||
avec shunt
avec capteur
Certification
