Aperçu ProduitsMètre d'énergie de C.CSurveillance des circuits doubles en courant continu DIN Compteur d'énergie ferroviaire DJSF1352-RN

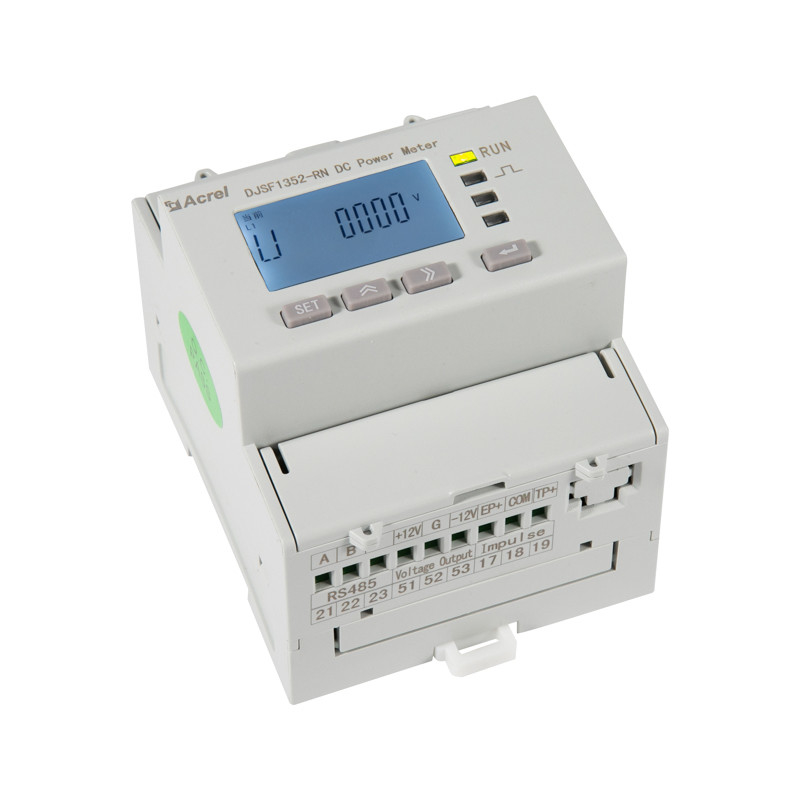

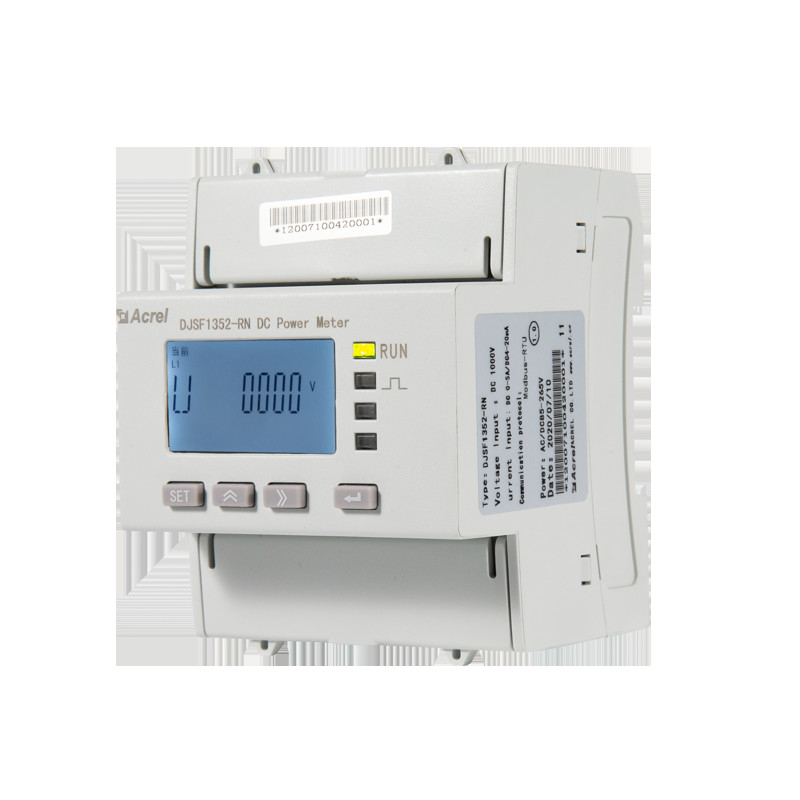

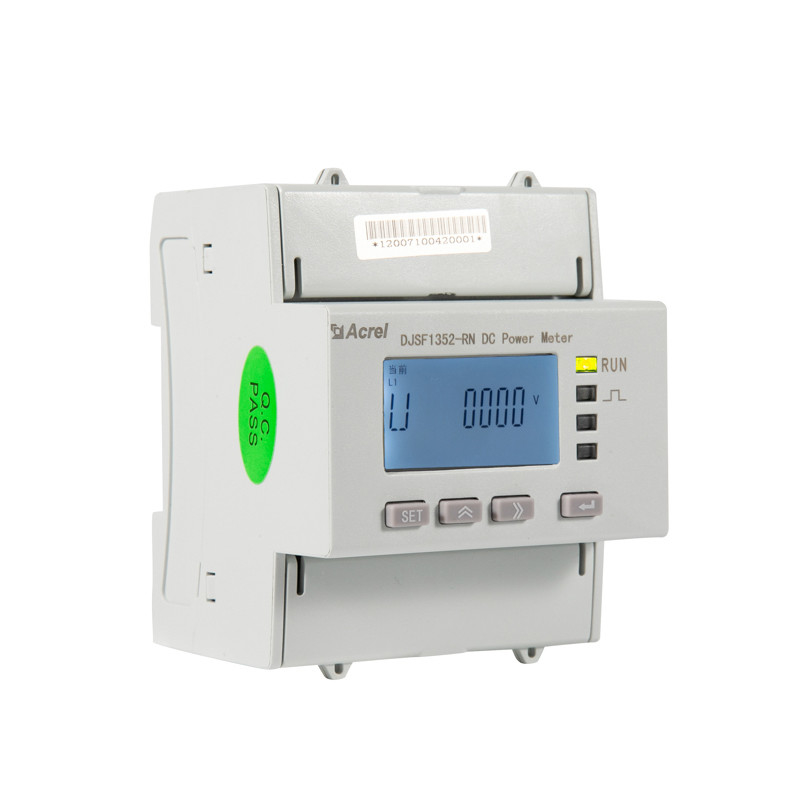

DC Dual Circuits Monitoring DIN Rail Energy Meter DJSF1352-RN
DC Dual Circuits Monitoring DIN Rail Energy Meter DJSF1352-RN DC Dual Circuits Monitoring DIN Rail Energy Meter DJSF1352-RN DC Dual Circuits Monitoring DIN Rail Energy Meter DJSF1352-RN
Contactez

Surveillance des circuits doubles en courant continu DIN Compteur d'énergie ferroviaire DJSF1352-RN

Quantité de commande min : 1 Délai de livraison : 5-8 jours ouvrables
Conditions de paiement : T/T
Lieu d'origine: Chine Nom de marque: Acrel
Certification: UL Numéro de modèle: DJSF1352-RN

Détail Infomation
Dimension: 90*88*53 mm Plage de mesure: 0-9999 kWh
Mesure: Puissance actuelle de tension de KWH Mesure: Pour les circuits à courant continu à une fréquence de 1 kWh, kVarh, U, I, P
Valeur nominale: C.C 0-1000V Classe de précision: Classe 1
Rating de la tension: 0 à 1000 V de courant continu Certifications: CE, RoHS
Fréquence: 45 à 65 Hz Les dimensions: 90 mm x 72 mm x 65 mm
Entrée analogique: PT100,DC4-20ma ou DC0-10V Précision: Classe 1,0
Fréquence d'entrée: 45~60Hz Voltage nominal: C.C 1000V
Consommation des intrants: Voltage: courant ≤0,2VA
Mettre en évidence:

Mètre d'énergie de rail de vacarme

,

Mètre d'énergie de DJSF1352-RN

,

Compteur d'énergie à double circuit en courant continu

Description de produit

Mètre d'énergie ferroviaire à double circuit en courant continu certifié UL





●Mesure:Le nombre d'heures d'activité est calculé en fonction de la fréquence d'activité.
●Classification actuelle:-/75mV (avec Shunt); -/4~20mA (avec capteur Hall)
●Rating de tension:0 à 1000 V de courant continu
●Applications:Batterie en courant continu; pile de charge; solaire photovoltaïque, etc.
●Communiqué:Le système de transmission de l'électricité doit être équipé d'un système de transmission de l'électricité.
●Fonction supplémentaire:Surveillance des circuits en double courant continu; RS485 secondaire (MODBUS-RTU); Source d'alimentation bipolaire intégrée (pour les capteurs de hall); Fonction DO/DI
●Affichage:Affichage LCD
●Dimension:Pour les appareils de traitement des eaux usées, la valeur de l'échantillon doit être égale ou supérieure à:
●Installation du moteur35 mm DIN rail
●Énergie électrique:85 ~ 265 V CA/CC; 24 V (± 10%) CC; 48 V (± 10%) CC
●Standard et certificat:Pour la CE

Caractéristiques

Surveillance des circuits doubles en courant continu DIN Compteur d'énergie ferroviaire DJSF1352-RN 0


Surveillance de circuits en courant continu à double indépendance

●Pour le chargeur et la batterie pour véhicules électriques jumeaux

● Voltage d'entrée: CC 0~1000V

● Entrée de courant (par shunt): 0 à 75 mV

● Entrée de courant (par le capteur Hall): 0~5V, 0~10V, 0~20mA, 4~20mA

 Surveillance des circuits doubles en courant continu DIN Compteur d'énergie ferroviaire DJSF1352-RN 1

Source de courant bipolaire intégrée

●L'alimentation pour l'effet Hall CT

● Portée: DC -12V ~ DC +12V

 Surveillance des circuits doubles en courant continu DIN Compteur d'énergie ferroviaire DJSF1352-RN 2

Option de communication double RS485

●Le protocole: MODBUS-RTU

● 1 RS485 (norme)

 Surveillance des circuits doubles en courant continu DIN Compteur d'énergie ferroviaire DJSF1352-RN 3

Fonction DO/DI

●2 DO (2A/30V CC; 2A/250V CA)

● 2 DI (contact à sec)

 Surveillance des circuits doubles en courant continu DIN Compteur d'énergie ferroviaire DJSF1352-RN 4

Affichage LCD

●Affichage des paramètres

● Interface de programmation

 Surveillance des circuits doubles en courant continu DIN Compteur d'énergie ferroviaire DJSF1352-RN 5

Les claviers HMI pour la programmation

●Réglage de l'affichage des paramètres

● La communication

 Surveillance des circuits doubles en courant continu DIN Compteur d'énergie ferroviaire DJSF1352-RN 6





Afficher l'échantillon



Surveillance des circuits doubles en courant continu DIN Compteur d'énergie ferroviaire DJSF1352-RN 7



Illustration du câblage



Surveillance des circuits doubles en courant continu DIN Compteur d'énergie ferroviaire DJSF1352-RN 8

câblage avecShunt

Surveillance des circuits doubles en courant continu DIN Compteur d'énergie ferroviaire DJSF1352-RN 9

câblage avec Capteur de hall

Une application pratique



Surveillance des circuits doubles en courant continu DIN Compteur d'énergie ferroviaire DJSF1352-RN 10



Solution de surveillance de la distribution de l'énergie solaire photovoltaïque



Surveillance des circuits doubles en courant continu DIN Compteur d'énergie ferroviaire DJSF1352-RN 11



Application pratique dans le solaire photovoltaïque avec un onduleur de stockage d'énergie



Surveillance des circuits doubles en courant continu DIN Compteur d'énergie ferroviaire DJSF1352-RN 12



Application pratique dans le secteur photovoltaïque avecsur le réseauInvertisseur



Surveillance des circuits doubles en courant continu DIN Compteur d'énergie ferroviaire DJSF1352-RN 13





Application pratique dansChargeur électrique double
