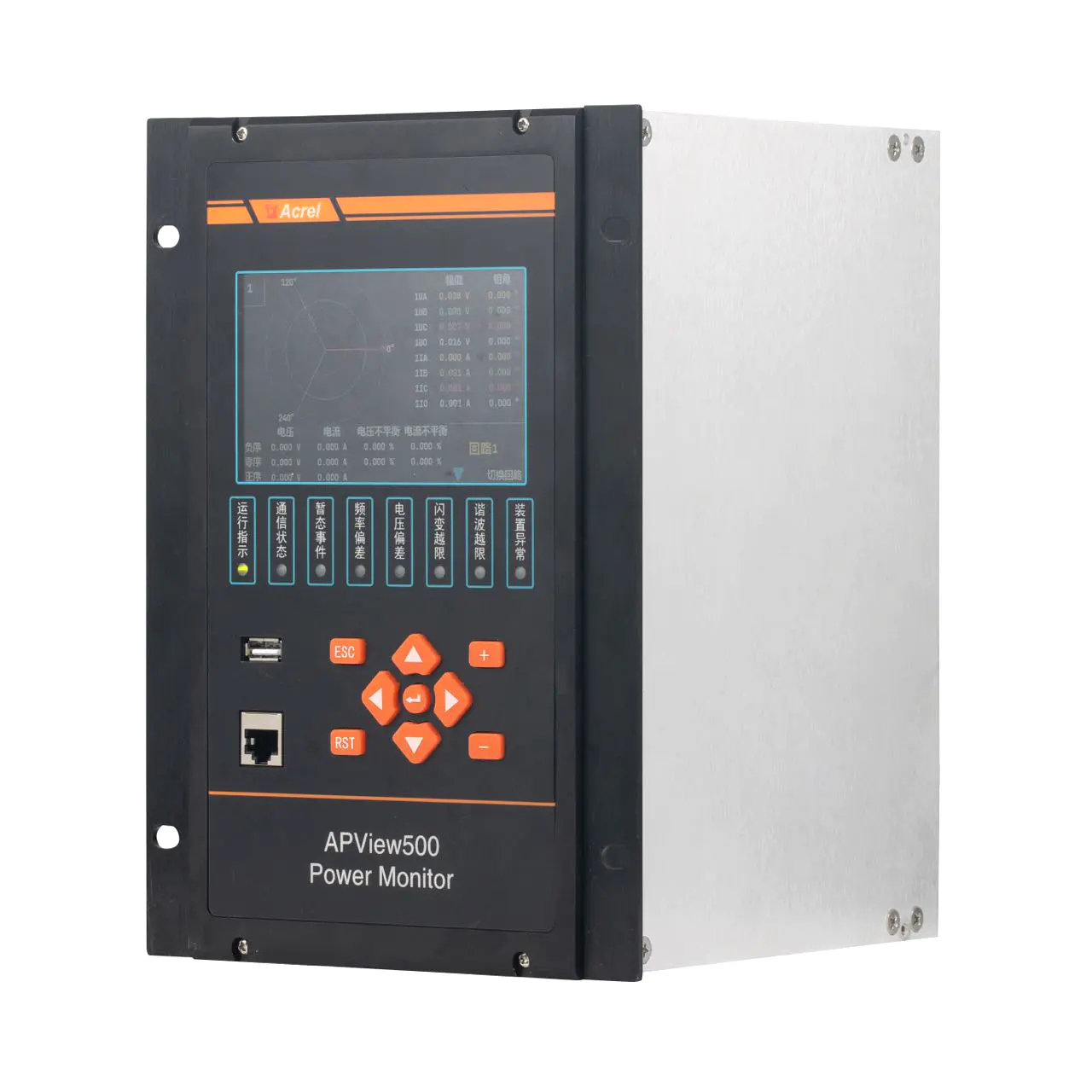

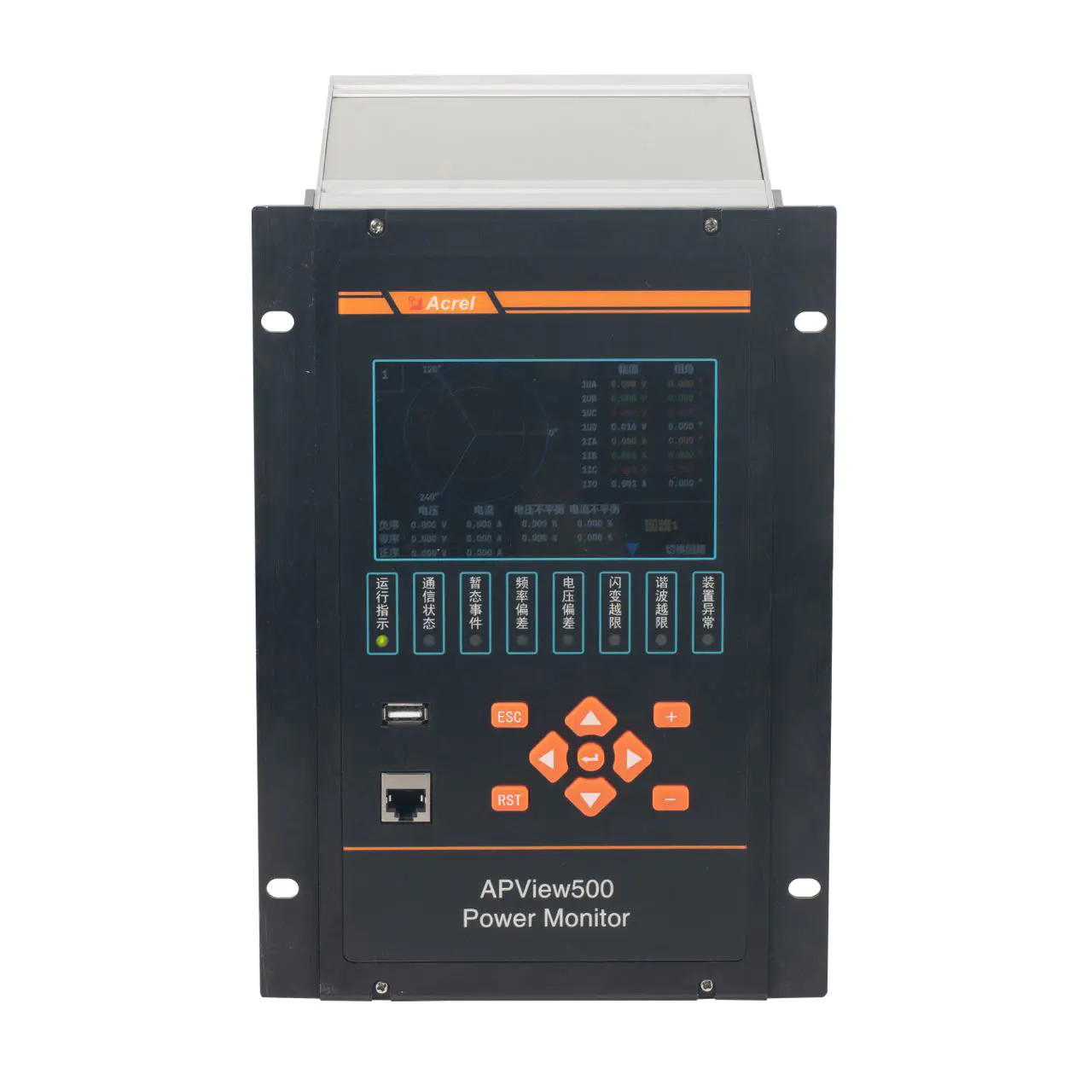

APView500 AC Panel d'accès CT à trois phases monté sur l'analyseur de puissance RS485

Description de produit

Décrivez

• L'Acrel APView500 est un dispositif de surveillance de la qualité de l'alimentation de haute précision conçu pour répondre à la norme IEC61000-4-30.y compris la 2e à la 63e mesure harmoniqueLe dispositif prend en charge le protocole de communication IEC61850.assurer une intégration transparente dans les systèmes d'énergie modernesAvec ses fonctionnalités avancées et sa haute précision, l'APView500 est idéal pour les industries comme la chimie, l'acier, la métallurgie, les hôpitaux, les centres de données, les transports et la construction,fournir des données fiables pour l'analyse et l'amélioration de la qualité de l'énergie.

  Les spécifications

  ---

  Paramètre technique	Valeur
  Valeur nominale	une tension de courant alternatif:AC/DC220V, Le réglage de la tension est effectué à l'aide d'un régulateur. ou DC48V
  	courant alternatif:AC1A,5A;
  Surcharge capacité	1.2Travail en continu
  	20 fois pendant 1 seconde
  alimentation électrique	Nommé: Pour les véhicules à moteur à combustion Le réglage de la tension est effectué à l'aide d'un régulateur. ou DC48V
  	Déviation admissible: -20% à +20%
  	Consommation d'énergie: ≤ 15 W
  Consommation d'électricité	≤ 0,5 VA (phase unique)
  Mesurer la rage	0-1,2 pouces
  Sortie numérique	Durée de vie mécanique: ≥ 10000
  	Mode de sortie: Les contacts passifs
  	Capacité de commutation: ≤ 4000 W ou ≤ 384VA
  	En état de marche courant: Le débit d'électricité doit être supérieur ou égal à: en mode continu;
  	≥ 30 A à court terme (200 ms)
  Précision	Classe zéro.5
  	Voltage RMS: ± 0,1%
  	Courant RMS: ± 0,1%
  	P,Q,S: ± 0,2%
  	Facteur de puissance:Classe 0.5
  	Déviation de tension:00,1%
  	Déviation de fréquence: ± 0,001 Hz
  La communication	RS485, protocole Modbus-RTU; éthernet.
  Déséquilibre en trois phases	Décalage de tension: ± 0,15%
  	Déséquilibre du courant: ± 1%
  Fréquence de puissance résister à la tension	Entre l'ensemble des bornes d'alimentation et l'entrée du signal, l'ensemble des bornes de sortie 2kV/1min (RMS)
  	Entre la coque et l'ensemble des bornes (à l'exception de l'ensemble des bornes dont la tension de référence est inférieure à 40 V) AC 4 kV
  Température	Fonctionnement: -10°C+55°CStorage: -30°C à +80°C
  Humidité	≤ 95% RH, sans condensation, sans gaz corrosif
  Hauteur	≤ 2500 m



  Diagramme de dimension et de câblage

  ---





  Scénario d'application

  ---
