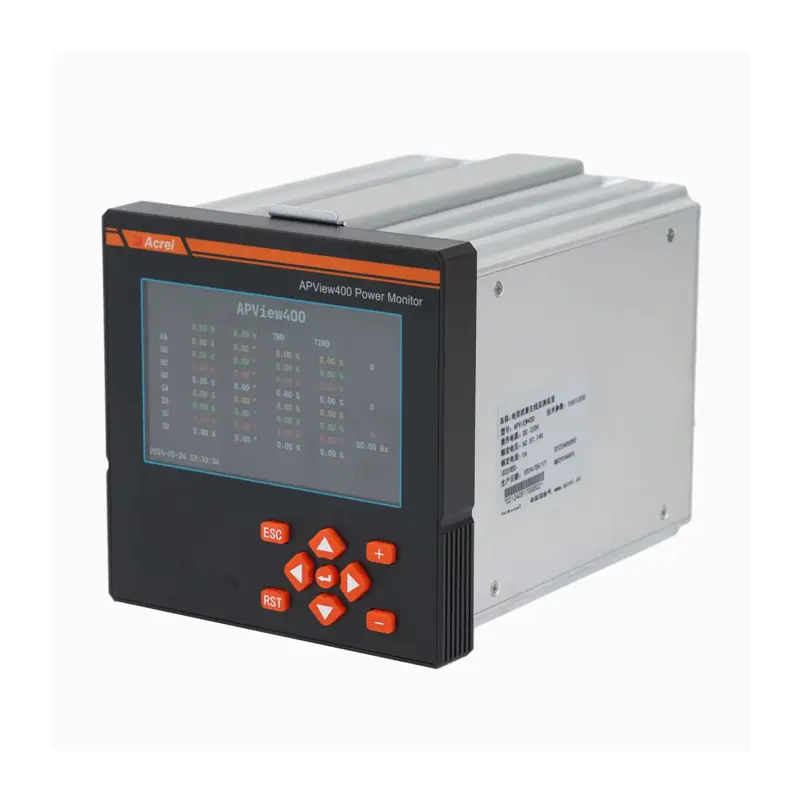

Analyseur de qualité de courant certifié APView400 Classe A

Description de produit

Décrivez

• Acrel APView400 Power Quality Analyzer est un dispositif professionnel de surveillance de la qualité de la puissance pour le système PQM. Il est conforme aux normes IEC61000 - 4 - 30 Ed3 Classe A et IEC60253 - 22 Classe 0.2S.Avec des fonctions avancées comme l'enregistrement de la forme d'onde de perturbation et la détection de la direction de perturbation, il peut enregistrer plus de 2000 formes d'onde et 5000 séquences d'événements (SOE). Il dispose également d'une mesure de haute précision, d'une plate-forme multi-noyaux haute performance et d'un système d'exploitation intégré.L'appareil convient aux systèmes d'alimentation électrique jusqu'à 35 kV et est largement utilisé dans des industries telles que les semi-conducteurs.Il prend également en charge divers protocoles de communication tels que Modbus - RTU, Modbus - TCP et IEC61850 MMS,en faisant une solution complète pour la surveillance de la qualité de l'énergie.

  Les spécifications

  ---

  Paramètre technique	Valeur
  Valeur nominale	une tension de courant alternatif:AC/DC220V, Le réglage de la tension est effectué à l'aide d'un régulateur. ou DC48V
  	courant alternatif:AC1A,5A;
  Surcharge capacité	1.2Travail en continu
  	20 fois pendant 1 seconde
  alimentation électrique	Nommé: Pour les véhicules à moteur à combustion Le réglage de la tension est effectué à l'aide d'un régulateur. ou DC48V
  	Déviation admissible: -20% à +20%
  	Consommation d'énergie: ≤ 15 W
  Consommation d'électricité	≤ 0,5 VA (phase unique)
  Mesurer la rage	0-1,2 pouces
  Sortie numérique	Durée de vie mécanique: ≥ 10000
  	Mode de sortie: Les contacts passifs
  	Capacité de commutation: ≤ 4000 W ou ≤ 384VA
  	En état de marche courant: Le débit d'électricité doit être supérieur ou égal à: en mode continu;
  	≥ 30 A à court terme (200 ms)
  Unel'exactitude	Classe zéro.5
  	Voltage RMS: ± 0,1%
  	Courant RMS: ± 0,1%
  	P,Q,S: ± 0,2%
  	Facteur de puissance:Classe 0.5
  	Déviation de tension:00,1%
  	Déviation de fréquence: ± 0,001 Hz
  La communication	RS485, protocole Modbus-RTU; éthernet.
  Déséquilibre en trois phases	Décalage de tension: ± 0,15%
  	Déséquilibre du courant: ± 1%
  Fréquence de puissance résister à la tension	Entre l'ensemble des bornes d'alimentation et l'entrée du signal, l'ensemble des bornes de sortie 2kV/1min (RMS)
  	Entre la coque et l'ensemble des bornes (à l'exception de l'ensemble des bornes dont la tension de référence est inférieure à 40 V) AC 4 kV
  Température	Fonctionnement: -10°C+55°CStorage: -30°C à +80°C
  Humidité	≤ 95% RH, sans condensation, sans gaz corrosif
  Hauteur	≤ 2500 m



  Diagramme de dimension et de câblage

  ---
