série des transducteurs BA10-AI de courant électrique de C.C 4-20mA de la classe 0,2

Quantité de commande min : 1 Prix : USD 22-67 pcs
Détails d'emballage : 48*45.5*20 Délai de livraison : 5-8 jours de travail
Conditions de paiement : L/C, T/T Capacité d'approvisionnement : 2000000 PCs par an
Lieu d'origine: Jiangsu, Chine Nom de marque: Acrel
Certification: ISO/CE Numéro de modèle: BA10-AI-V/I

Détail Infomation

Entrée: courant de la fuite 0-1A Sortie: C.C 4-20mA ou C.C 0-5V
Surcharge: 1,2 fois de valeur évaluée
Surligner:

Transducteurs de courant électrique de C.C 20mA

,

Capteur actuel de fuite de C.C 20mA

,

transducteurs de courant électrique de la classe 0

Description de produit

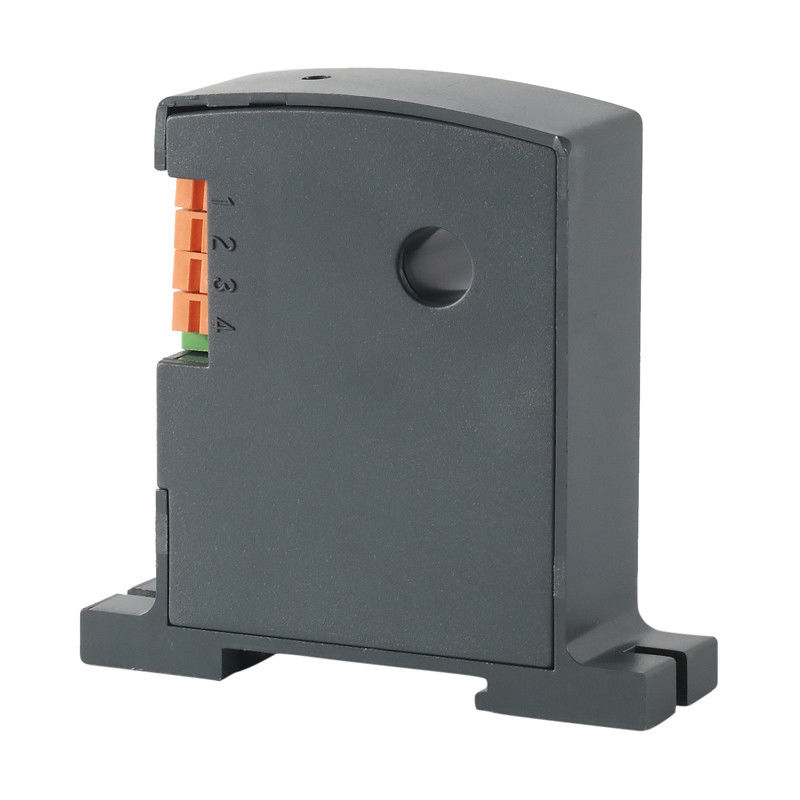

Transducteur actuel de série de BA10-AI

Conduite de série de BA la mesure en temps réel sur le courant alternatif dans la grille d'alimentation selon la théorie d'induction électromagnétique. Ils utilisent la technologie actuelle constante précise et la technologie linéaire de compensation de température pour isoler et convertir le courant mesuré en signal de C.C. Ils adoptent l'alimentation de l'énergie 24V ou 12V. Ils comportent la grande capacité de surcharge, de grande précision, isolement et sécurité et consommation de puissance faible. L'application couvrent le secteur d'automation industrielle.



Des capteurs actuels résiduels de série de BA sont conçus pour surveiller la fuite électrique et pour détecter l'isolation du circuit électrique ou du matériel électrique afin d'éviter des accidents résultant de la réduction de représentation d'isolation de circuit électrique ou de matériel électrique. Le produit est conforme à GB/T13850-1998 et à GB1208-2006.



Application

Automation industrielle



Paramètres techniques

Paramètres de ModelTechnical BA05 BA10 BA20BA50
Exactitude 0.5class, 0.2class
Entrée Valeur nominale AC0~ (0.5~10) A C.A. 0~ (8~50) A C.A. 0~ (40~200) A C.A. 0~ (60~600) A
  Surcharge Continual1.2 périodes, 10 times/1s actuels instantanés :
  Puissance absorbée ≤1VA
  Réponse en fr3quence 25Hz~800Hz (moyenne), 25~5kHz (RMS vrai), particulièrement approprié à l'application de fréquence de puissance
Sortie Valeur nominale DC4~20mA, ou 0~20mA, 0~5V, 0~10V (et ainsi de suite)
  Résistance de charge Sortie actuelle ≤500Ω, tension output≥1KΩ
Temps de réponse Average≤350ms, RMS≤100ms vrai
Alimentation d'énergie Tension DC12V ou 24V
  Consommation ≤1W
Résistance d'isolation >100MΩ
Tension d'isolement (Parmi l'approvisionnement d'input//output//power) 2.0kV/1min, 50Hz
Module de la température -10℃~+55℃, ≤100ppm/℃
Environnement La température Travail : - Stockage 10℃~+55℃ : - 25℃~+70℃
  Humidité ≤93%RH, (dans l'endroit sans rosée et gaz corrosif)
  Altitude ≤2000m
Installation (Support de rail TS35, ou attaché avec des vis dedans de l'armoire)





Fonction

Modèle Fonction de produit Perforation (millimètres) Écrivez la gamme de valeur nominale
BA05-AI/I (V)

acquisition actuelle de signal à C.A. 0-10A,

signal de C.C 4-20mA ou 0-5V de sortie

Φ5 AC0~ (0.5~10) A
BA05-AI/I (V) - T
BA10-AI/I (V)

acquisition actuelle de signal à C.A. 0-50A,

signal de C.C 4-20mA ou 0-5V de sortie

Φ10 AC0~ (8~50) A
BA10-AI/I (V) - T
BA20-AI/I (V)

Acquisition actuelle de signal à C.A. 0-200A,

signal de C.C 4-20mA ou 0-5V de sortie

Φ20 AC0~ (40~200) A
BA20-AI/I (V) - T
BA50-AI/I (V)

Acquisition actuelle de signal à C.A. 0-600A,

signal de C.C 4-20mA ou 0-5V de sortie

Φ50 AC0~ (60~600) A
BA50-AI/I (V) - T
