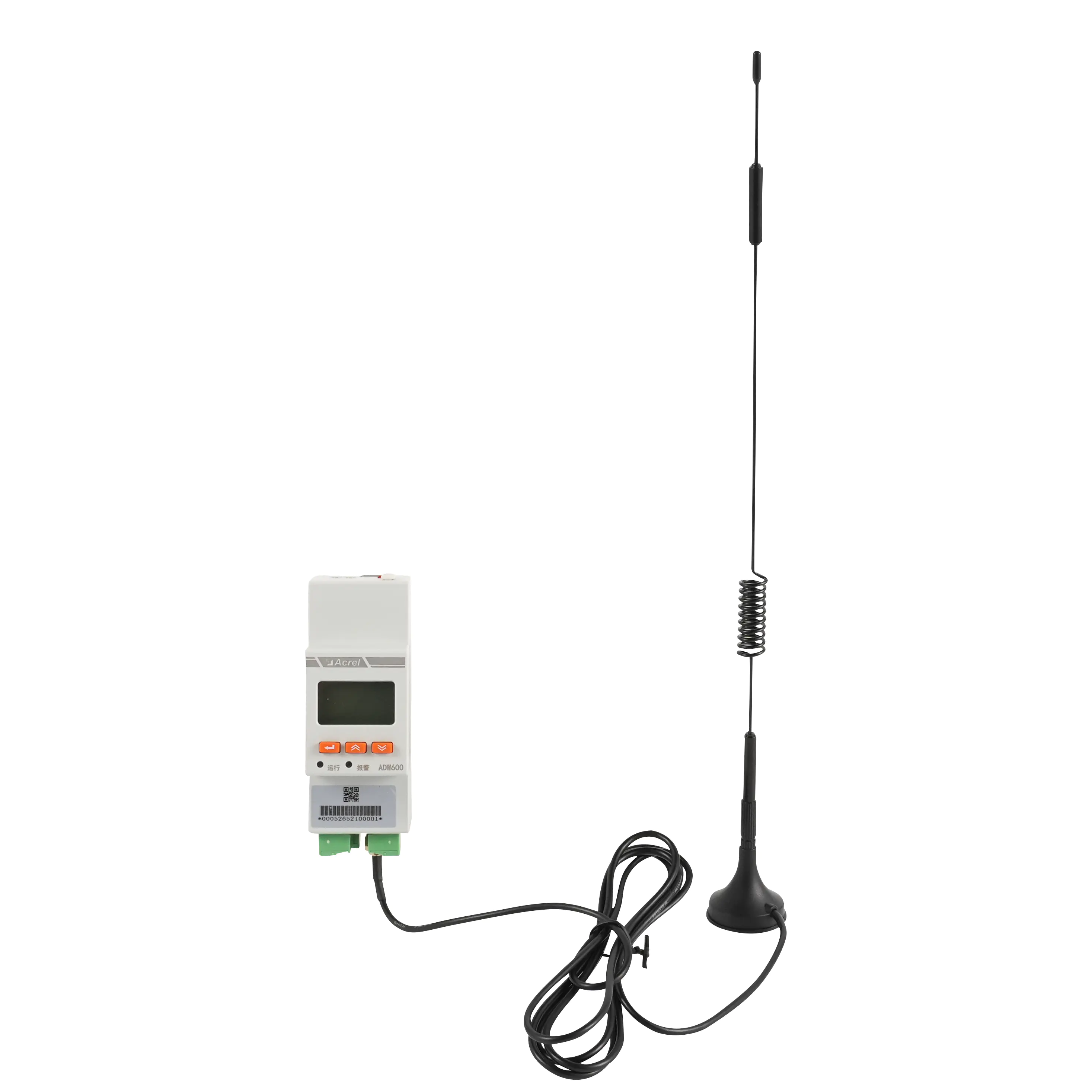

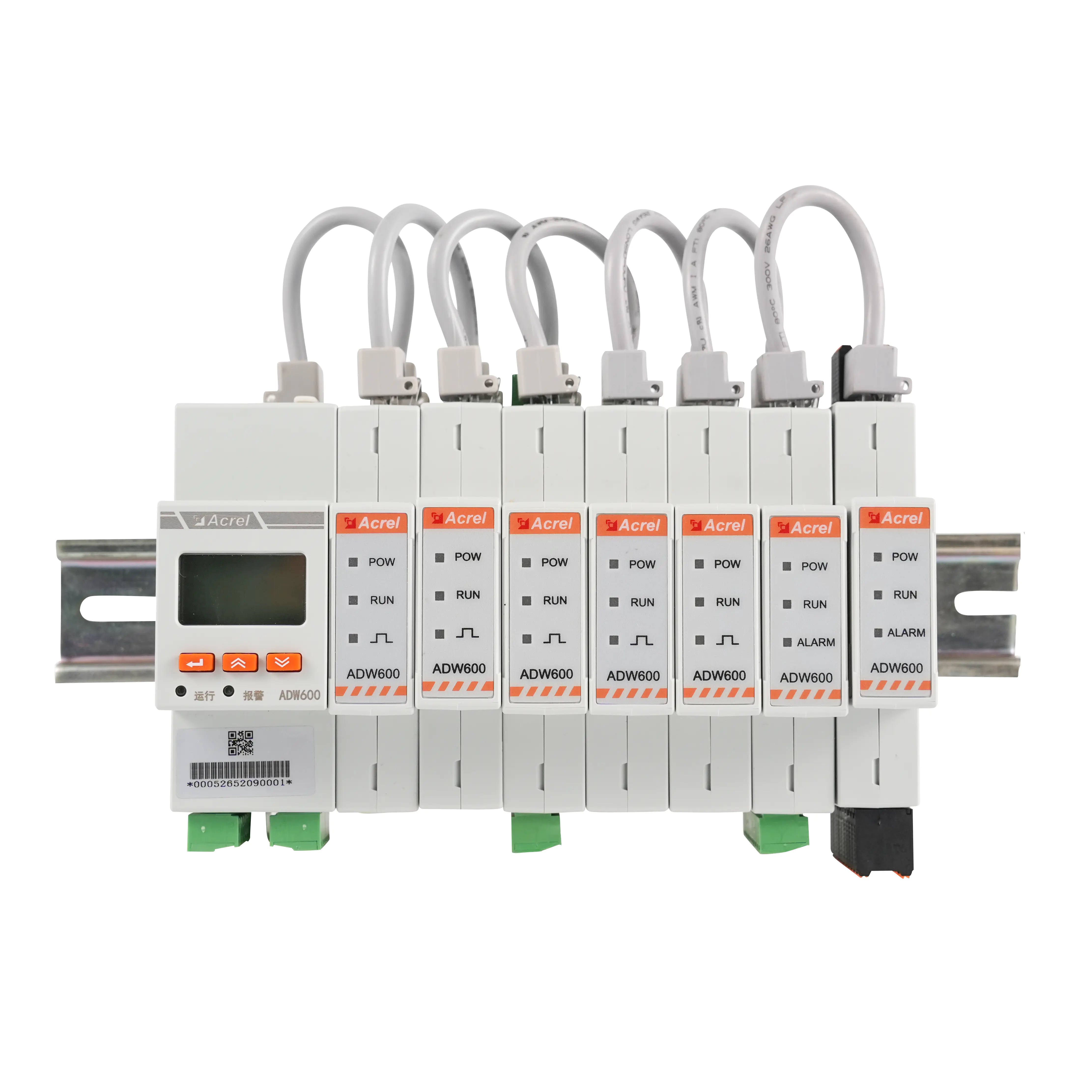

Module de mesure de la puissance de plusieurs circuits ADW600

Description de produit

Décrivez

• L'ADW600 est une solution avancée de surveillance de l'énergie basée sur l'IdO conçue pour les systèmes de distribution d'énergie modernes.surveillance de l'énergie en trois phases, permettant une mesure précise de la tension, du courant, de la puissance et de la consommation d'énergie sur plusieurs circuits.capacité de mesure de courant multi-circuits, l'ADW600 est idéal pour les applications nécessitant une surveillance centralisée des charges distribuées.

  Ce compteur d'énergie intelligent intègreune tension et une puissance de mesure de haute précisionavec des options de communication flexibles, ce qui le rend adapté à des environnements complexes.l'efficacité de soutiengestion de l'énergie industrielle et commerciale.

  L'ADW600 est largement utilisé dansStations de recharge de véhicules électriques, centres de données, bâtiments commerciaux et systèmes de distribution d'énergieEn fournissant des informations détaillées sur l'énergie et en améliorant la visibilité opérationnelle, il aide les utilisateurs à optimiser l'efficacité énergétique, à réduire les coûts, à améliorer l'efficacité énergétique et à améliorer l'efficacité énergétique.et améliorer la sécurité du système.

  Avec sa conception compacte et sa fonctionnalité puissante, l'ADW600 est une solution fiable pour la prochaine générationles applications de surveillance intelligente de l'énergie et de gestion de l'énergie IoT;.

  Les spécifications

  ---

  Le nombre d'étoiles	Voltage nominal	3×57.7/100V, 3×220/380V, 3×100V, 3×380V
  	Précision de la tension	00,5%
  	Fréquence	45 à 65 Hz
  	Consommation d'électricité	La valeur de l'éclairage doit être supérieure à 0,5VA (chaque phase).
  Le nombre d'équipements utilisés	Courant d'entrée	D10:0.03-0.15 ((6) A,D16:0.8-2(100) A,D24:3.2-8 ((400) A,D36:4.8 à 12 ((600) A
  	Précision de l'énergie active	Classe B
  	Largeur d'impulsion de l'énergie	80 ± 20 ms
  	Constante d'impulsion d'énergie active	D10:6400imp/kWh,D16:400imp/kWh,D24:100imp/kWh,D36:60imp/kWh
  	Consommation d'électricité	< 1VA (chaque phase)
  Le nombre d'équipements utilisés	DI	fournisseur d'alimentation DC12V intégré
  	DO	sortie passive à deux canaux, capacité AC230V/DC30V, 3A
  Le nombre d'équipements utilisés	Mesure de la température	Mesure de température sur 12 canaux, précision:±2°C, avec 12 conduites de mesure de température.
  	Mesure du courant résiduel	Mesure de courant résiduel à 4 canaux, portée d'entrée jusqu'à 1 mA, précision de 1%, transformateur de courant résiduel à acheter séparément



  Diagramme de dimension et de câblage

  ---





  Scénario d'application

  ---
