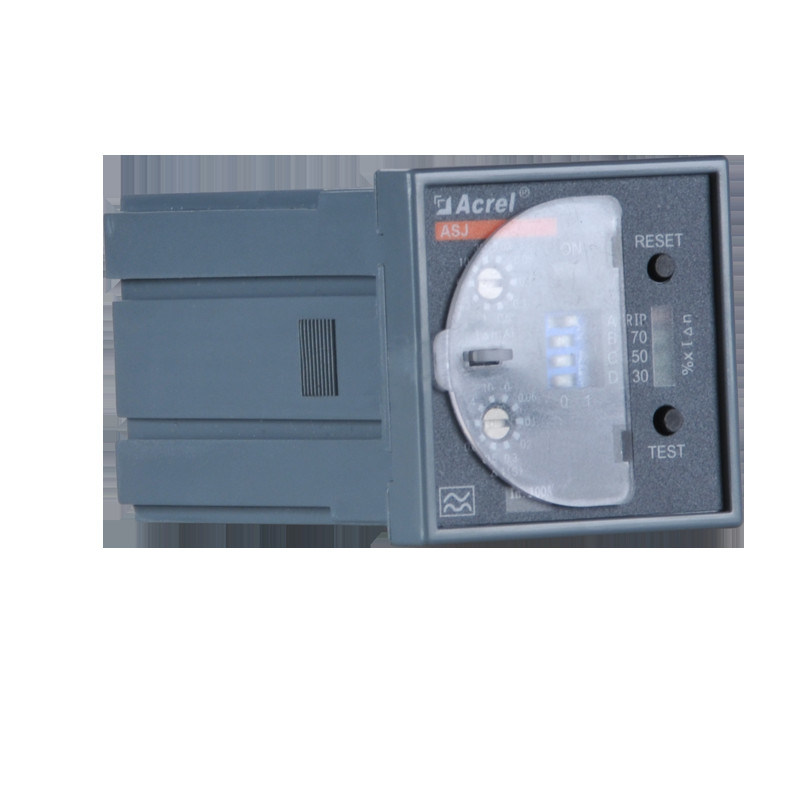

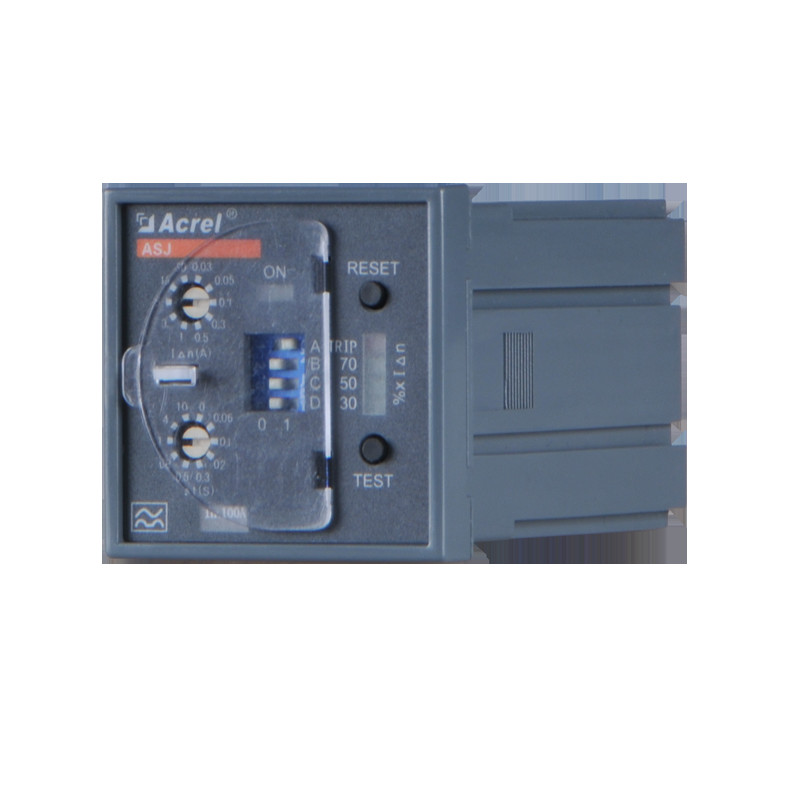

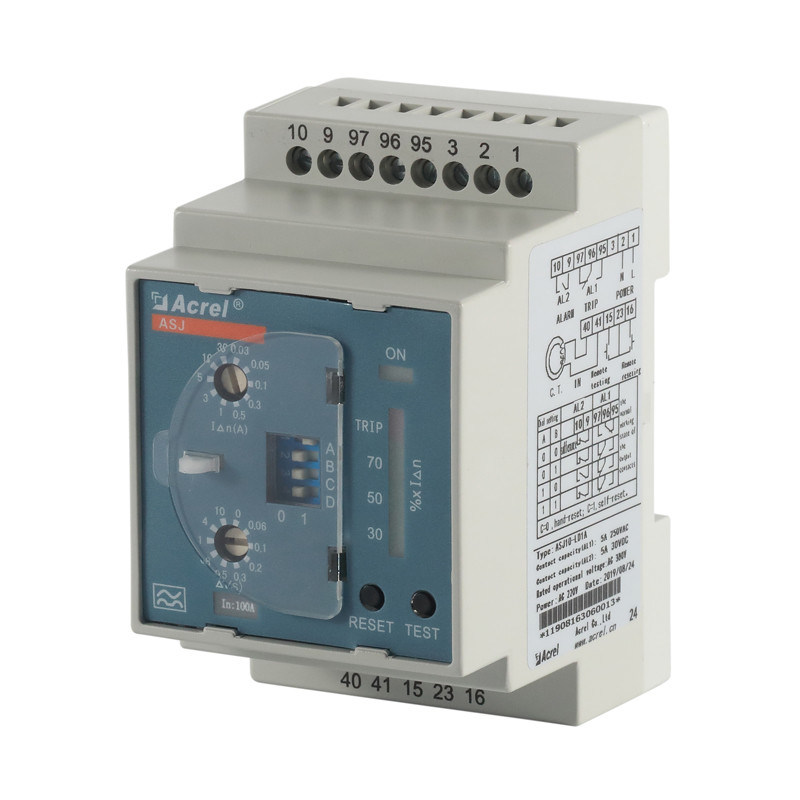

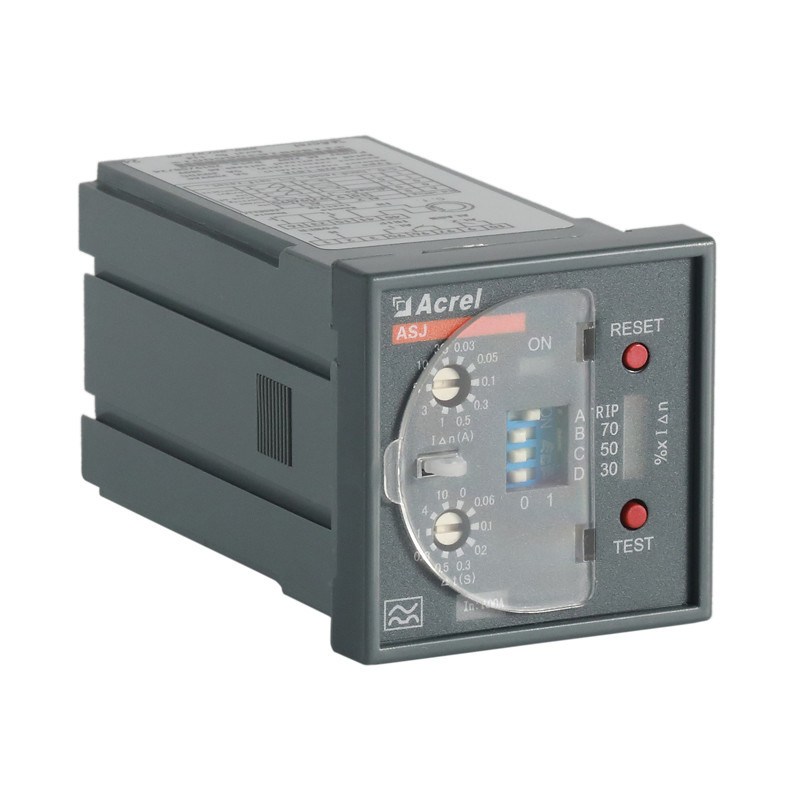

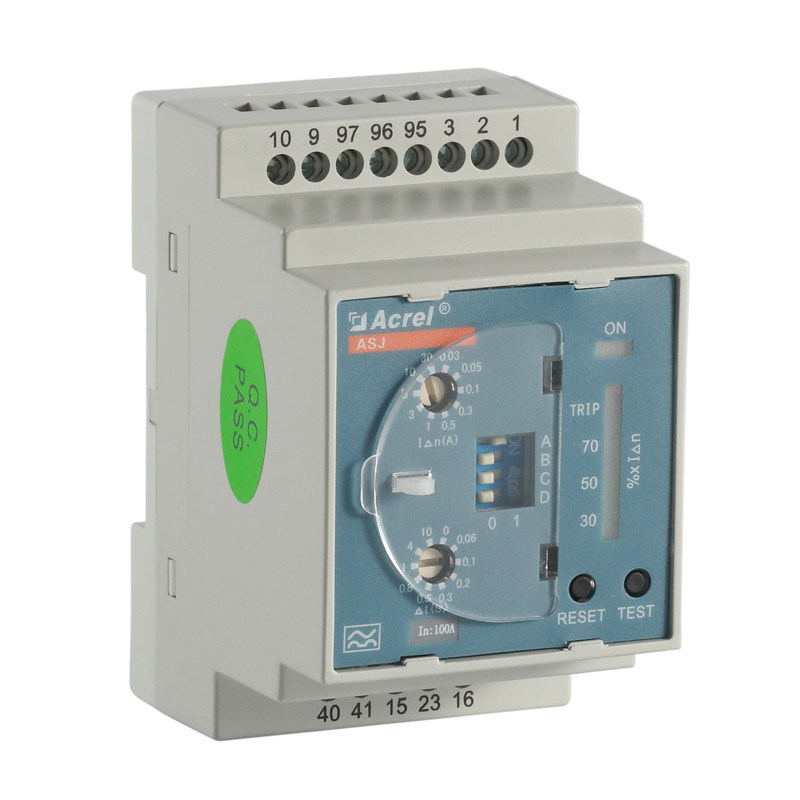

Relais de fuite à la terre Acrel ASJ10-LD1A rail DIN 35mm

Description de produit

La série ASJ de relais d'action d'arrêt de circuit de courant alternatif, de basse tension ou de contacteur de basse tension peut être conçue pour un dispositif de production combiné de courant alternatif,qui est principalement appliqué au circuit de distribution des systèmes TT et TN avec le courant alternatif 50 Hz, dont la tension nominale est égale ou inférieure à 400 V. Le relais d'action de la série ASJ est appliqué dans la protection contre les défauts de mise à la terre du circuit électrique,afin d'éviter les dommages aux équipements et les accidents d'incendie des équipements électriques causés par le courant de panne de sol, en plus

Paramètres:

Les dimensions:

Le câblage:

Réseau:

Applications:

FAQ:

Q: Combien de fils peut-on passer à travers un transformateur de courant résiduel?

Je peux passer un fil de sécurité A, B, C à travers le capteur?

R: Dans un système triphasé à quatre fils, quatre fils doivent être utilisés.

Les transformateurs A, B, C et N doivent tous passer par le transformateur de courant résiduel.

Q: Le fil de trois phases et de quatre fils est très épais.Puis connectez le relais de courant résiduel?

R: Pas recommandé. Selon ce plan, au moment du démarrage de la

équipement à haute fréquence, la somme vectorielle du courant de sortie de trois phases

Le transformateur de mesure à quatre fils n'est pas nul (mesuré directement est 0), ce qui peut

conduire facilement à un dysfonctionnement et à un trébuchement.

Q: Les transformateurs de courant résiduel de type ouvert peuvent-ils être utilisés dans le projet de rénovation?

R: Pour les projets de reconstruction, si le diamètre du fil de la ligne est inférieur à 100 mm, des transformateurs de courant résiduel de type ouvert peuvent être utilisés.Il n'est pas recommandé d'utiliser des transformateurs de courant résiduel de type ouvert plus grands que cette ouverture, car la précision de mesure du capteur à grande ouverture est médiocre.

Q: Pourquoi le relais de courant résiduel fonctionne-t-il dès qu'il est allumé?

R: La première raison peut être une erreur de câblage; une autre peut être une mauvaise sélection de produit.

Q: Après coupure de courant du relais de courant résiduel ASJ, le disjoncteur s'éteint.

R: Ce phénomène est que l'interrupteur s'éteint après la coupure de l'alimentation protégée; l'autre est de protéger la ligne lors d'une double commutation.

Le relais de courant résiduel de la série ASJ est le type qui se rétablit et se réinitialise automatiquement lorsque l'alimentation auxiliaire tombe en panne.Selon les conditions ci-dessus,l'instrument peut être sélectionné comme le type qui n'intervient pas automatiquement en cas de panne de courant.

Q: Que signifie In:100A sur le panneau?

R: Dans signifie courant nominal et ne peut pas être retiré.2.2.2 et 5.1 de la norme GB/T 22387-2016, le panneau doit être marqué avec le courant nominal ou la taille du trou du transformateur de courant résiduel.
