Transformateur de courant à noyau divisé IP30 dia 24 mm / capteur de courant électrique
ContPerson : Dina Huang
Numéro de téléphone : 18761502682
WhatsApp : +8618761502682
| Quantité de commande min : | 1 PC | Détails d'emballage : | Cartonné |
|---|---|---|---|
| Délai de livraison : | 5-8 jours ouvrables | Conditions de paiement : | T/T |
| Capacité d'approvisionnement : | 5000pc/Day |
| Lieu d'origine: | Chine | Nom de marque: | Acrel |
|---|---|---|---|
| Certification: | UL/CE | Numéro de modèle: | L'émission de gaz à effet de serre est supprimée. |
|
Détail Infomation |
|||
| Courant d'entrée: | Pour les appareils électroniques | Courant de sortie: | 1/5A |
|---|---|---|---|
| Le type: | transformateur de courant de noyau de fente | ||
| Mettre en évidence: | Transformateur de courant par câble à cœur divisé,Transformateur de courant à cœur partagé 2000A,Transformateur de courant à base de busbar |
||
Description de produit

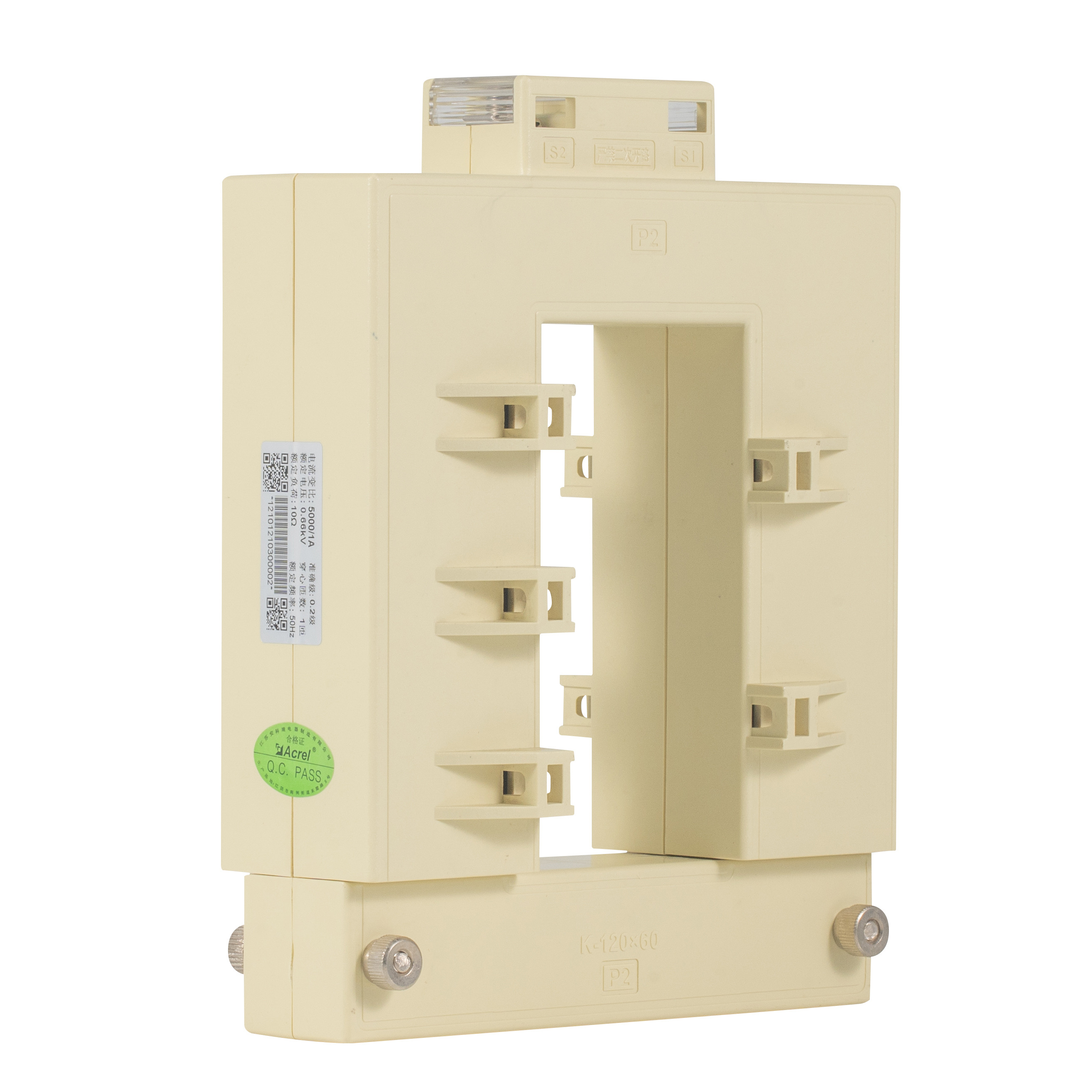

Transformateur de courant à cœur partagé de la série AKH-0.66/K
Les transformateurs à courant ouvert de la série AKH -0.66K sont principalement utilisés dans les projets de reconstruction des réseaux électriques urbains et ruraux industriels.
Ils sont faciles à installer et ne nécessitent pas de démontage de la barre de bus principale.sans affecter la consommation normale d'électricité des clients, en économisant de la main-d'œuvre, des ressources matérielles et financières pour des projets de transformation des utilisateurs et en améliorant l'efficacité.Cette série de transformateurs de courant peut être utilisée conjointement avec des dispositifs de mesure et de mesure de la protection des relais.
Taille et dimensions
| Taille (en mm) Spécification |
Taille du contour | Par taille | Taille de montage | La tolérance | |||||
| W | H est | D | a) | e | P | Q. Je vous en prie. | |||
| K-30 × 20 | 90 | 114 | 40 | 22 | 32 | 50 | 32 | ± 1 | |
| K-60 × 40 | 114 | 140 | 36 | 42 | 62 | 45 | 33 | ||
| K-80 × 40 | 122 | 162 | 40 | 42 | 82 | 45 | 33 | ||
| K-80 × 50 | 114 | 159 | 36 | 52 | 82 | 45 | 32 | ||
| K-80 × 80 | 144 | 159 | 36 | 82 | 82 | 45 | 33 | ||
| K-120 × 80 | 144 | 194 | 52 | 42 | 102 | 56 | 36 | ||
| K-120 × 60 | 164 | 214 | 52 | 62 | 122 | 56 | 36 | ||
| K-100 × 40 | 144 | 199 | 36 | 82 | 122 | 45 | 32 | ||
| K-130 × 40 | 144 | 224 | 52 | 42 | 132 | 56 | 36 | ||
| K-130 × 50 | 145 | 222 | 50.5 | 54 | 130 | 56 | 36 | ||
| K-130 × 60 | 170 | 222 | 70 | 60 | 130 | 56 | 36 | ||
| K-140 × 60 | 164 | 234 | 52 | 62 | 142 | 56 | 36 | ||
| K-160 × 80 | 184 | 254 | 52 | 82 | 162 | 56 | 36 | ||
| K-200 × 80 | 184 | 294 | 52 | 82 | 202 | 56 | 36 | ||
|
4Tableaux de référence croisée des spécifications des paramètres |
||||||||||
| |
Le type | Ratio de courant nominal (A) | Degré de précision | Charge nominale, VA | ||||||
| K-30 × 20 | 20 à 75/1A | 0.2 | ||||||||
| 100-150/5 ((1) A | 1 | |||||||||
| 200/5(1) A | 1 | 1.5 | ||||||||
| 250 à 300/5 ((1) A | 0.5 | 1.5 | ||||||||
| 350 à 400/5 ((1) A | 0.5 | 2.5 | ||||||||
| K-60 × 40 | 250 à 300/5 ((1) A | 1 | 1.5 | |||||||
| 350 à 450/5 ((1) A | 0.5 | 1.5 | ||||||||
| 500-800/5(1) A | 0.5 | 2.5 | ||||||||
| 1000-1250/5(1) A | 0.5 | 5 | ||||||||
| 1500-2000/5 ((1) A | 0.5 | 10 | ||||||||
| K-80 × 40 | 350 à 450/5 ((1) A | 0.5 | 2.5 | |||||||
|
|
500-800/5(1) A | 0.5 | 5.0 | |
| 1000-2000/5 ((1) A | 0.5 | 10 | ||
| 2500/5(1) A | 0.2 | 10 | ||
K-80 × 50 |
250 à 300/5 ((1) A | 1 | 1.5 | |
| 400-450/5(1) A | 0.5 | 1.5 | ||
| 500-800/5(1) A | 0.5 | 2.5 | ||
| 1000/5(1) A | 0.5 | 5 | ||
| K-80 × 80 | 250 à 300/5 ((1) A | 1.5 | ||
| 400-450/5(1) A | 0.5 | 1.5 | ||
| 500-800/5(1) A | 0.5 | 2.5 | ||
| 1000/5(1) A | 0.5 | 5 | ||
| K-100 × 40 | 1000-2000/5 ((1) A | 0.5 | 10 | |
| 2500-3000/5 ((1) A | 0.2 | 10 | ||
| Les pièces détachées sont classées selon le type de véhicule. | 0.2 | 15 | ||
| K-120 × 60 | 400-450/5(1) A | 0.5 | 2.5 | |
| 500-800/5(1) A | 0.5 | 5.0 | ||
| 1000-2000/5 ((1) A | 0.5 | 10 | ||
| 2500-4000/5 ((1) A | 0.2 | 10 | ||
| K-120 × 80 | 500-800/5(1) A | 0.5 | 2.5 | |
| 1000-1200/5(1) A | 0.5 | 5 | ||
| 1250-1500/5 ((1) A | 0.5 | 7.5 | ||
| K-130 × 40 | 1000-2000/5 ((1) A | 0.5 | 10 | |
| 2500-4000/5 ((1) A | 0.2 | 10 | ||
| K-130 × 50 | 1000-2000/5 ((1) A | 0.5 | 10 | |
| 2500-3000/5 ((1) A | 0.2 | 10 | ||
| Le montant de la subvention est calculé en fonction de l'évolution de l'activité. | 0.2 | 15 | ||
| K-130 × 60 | 1000-2000/5 ((1) A | 0.5 | 10 | |
| 2500-5000/5 ((1) A | 0.2 | 15 | ||
| K-140 × 60 | 1000-2000/5 ((1) A | 0.5 | 10 | |
| 2500-3000/5 ((1) A | 0.2 | 10 | ||
| Le montant de la subvention est calculé en fonction de l'évolution de l'activité. | 0.2 | 15 | ||
| K-160 × 80 | 1000-2000/5 ((1) A | 0.5 | 10 | |
| 2500-3000/5 ((1) A | 0.2 | 10 | ||
| Le montant de la subvention est calculé en fonction de l'évolution de l'activité. | 0.2 | 15 | ||
| K-200 × 80 | 1000-2000/5 ((1) A | 0.5 | 10 | |
| 2500-3000/5 ((1) A | 0.2 | 10 | ||
| Le montant de la subvention est calculé en fonction de l'évolution de l'activité. | 0.2 | 15 |
