Système de contrôle de batterie d'Acrel H3G-TA pour la surveillance d'UPS
ContPerson : Dina Huang
Numéro de téléphone : 18761502682
WhatsApp : +8618761502682
| Quantité de commande min : | 1 PC | Détails d'emballage : | Cartonné |
|---|---|---|---|
| Délai de livraison : | 5-8 jours ouvrables | Conditions de paiement : | T/T |
| Capacité d'approvisionnement : | 5000pc/Day |
| Lieu d'origine: | Chine | Nom de marque: | Acrel |
|---|---|---|---|
| Certification: | CE | Numéro de modèle: | Le système d'évaluation des émissions |
|
Détail Infomation |
|||
| Humidité relative: | 5%~95% | Intensité de la pression atmosphérique: | 80 à 110 kPa |
|---|---|---|---|
| Énergie: | C.C 24V | ||
| Mettre en évidence: | Module de surveillance des piles au plomb ABAT100-S,centre de données Module de surveillance des piles au plomb,Hôpitaux Module de surveillance des piles au plomb |
||
Description de produit
Système de surveillance en ligne de la batterie
Module de collecteur ABAT100-HS
Le système de surveillance en ligne de la batterie de la série ABAT100 d'Acrel peut fournir des informations sur le fonctionnement de la batterie, telles que la tension, la résistance interne et la température interne, y compris le SOC et le SOH,et peut fournir un avertissement précoce et l'équalisation de la batterie pour les batteries défaillantes pour garantir le temps de sauvegarde de la batterie et prolonger la durée de vie de la batterieLe système a des fonctions de surveillance et est facile à installer, à entretenir et à accéder.,Module de collecteur ABAT100-HS et écran tactile, etc. L'alarme et les données en temps réel peuvent être consultées et les paramètres peuvent être réglés via l'écran tactile,et la plateforme de surveillance peut être sélectionnée pour réaliser une gestion centralisée en réseau.
Modules pour le système de surveillance des piles au plomb
| Module de produit | ||||||||||||||||||||||||||||
| Modèle | Description de la fonction | |||||||||||||||||||||||||||
| Les mesures de sécurité doivent être appliquées conformément à l'annexe II. | Entrée DC24V, une pour gérer un groupe de batteries, jusqu'à 120 batteries par groupe. | |||||||||||||||||||||||||||
| Le système d'aérodrome doit être équipé d'un système d'aérodromes. | Surveiller une batterie 2V, surveiller la tension de la batterie, la résistance interne et négative température terminale. |
|||||||||||||||||||||||||||
| Les mesures de sécurité doivent être prises conformément à l'annexe II. | Surveillez une batterie de 6 V, surveillez la tension de la batterie, la résistance interne et négative température terminale. |
|||||||||||||||||||||||||||
| Les tests de dépistage doivent être effectués sur des échantillons d'animaux de la même espèce. | Surveiller une batterie 12V, surveiller la tension de la batterie, la résistance interne et négative température terminale. |
|||||||||||||||||||||||||||
| Le système de contrôle de la qualité | Surveiller un courant de charge/décharge avec une température ambiante maximale une portée de courant de 1000 A. |
|||||||||||||||||||||||||||
Dimension
Fonctions techniques
| Fonction | Définition |
| Surveillance en ligne | Surveillance en ligne 24 heures sur 24, une batterie par module, surveillance de la tension, de la résistance interne et de la température terminale négative; |
| Mesure de haute précision | une résistance à la combustion de l'air inférieure à 0,01 m; |
| Essai de résistance interne de la batterie | Mesure périodique automatique de la résistance interne de chaque batterie contrôlée par le collecteur; |
| Conception à faible consommation | Entrée manuelle en mode basse consommation, le module S tire du courant de la batterie jusqu'à 0,5 mA; |
| Conception anti-entraînement | Conception haute anti-interférence, peut bloquer l'interférence par ondulation d'UPS haute puissance haute fréquence; |
| Protocole de communication | le protocole MODBUS-RTU; |
| Méthode d'installation | Montage par attache ou montage par adhésif; |
| Feu d'indicateur | les feux LED rouges et verts, la lumière verte comme lumière de puissance, la lumière rouge comme lumière d'indicateur; |
Paramètres techniques
| Paramètres techniques | Définition | ||
| Environnement de travail |
température de fonctionnement: -10°C ∼50°C; Humidité relative: 5% à 95%; Intensité de pression atmosphérique: 80 à 110 kPa; |
||
| Capacité de surveillance | Un module S surveille une batterie | ||
| Portée du suivi | Piles de 2V, 6V, 12V d'une capacité inférieure à 3000AH | ||
| Plage de mesure et précision | Contenu de mesure | Portée | Précision |
| Voltage unique | 2V, 6V, 12V | ± 0,1% | |
| Résistance interne unique | 50 ‰ 65535 uΩ | (Résolution) 1 uΩ | |
| Température négative | -5°C ≈ + 105°C | ± 1°C | |
|
Exigences de puissance
|
directement à partir de la batterie surveillée, le module 2V fonctionne normalement avec un courant d'absorption de 10mA, le maximum n'excède pas 13mA, le module 6V, 12V fonctionne normalement avec un courant d'absorption de 5mA,la puissance maximale n'est pas supérieure à 7 mA, la cohérence du courant d'absorption des différents modules est très élevée; | ||
| Protéger | un circuit de mesure et un circuit d'alimentation avec deux niveaux de protection, avec protection contre les connexions inversées et isolation optique; | ||
| Interface de communication | Port UART, support du protocole MODBUS | ||
| Isolement résister à la tension | Pour les appareils électroniques | ||
| Le poids | 90 g | ||
Réseau
Solution réseau 1: Solution réseau d'acquisition de ports série par écran tactile:
Solution réseau 2: Solution réseau de la plateforme EIOT EMS d'Acrel:
Nom de l'organisme:
ABAT100-HS: on gère 1 groupe de batteries, jusqu'à 120 batteries dans un groupe;

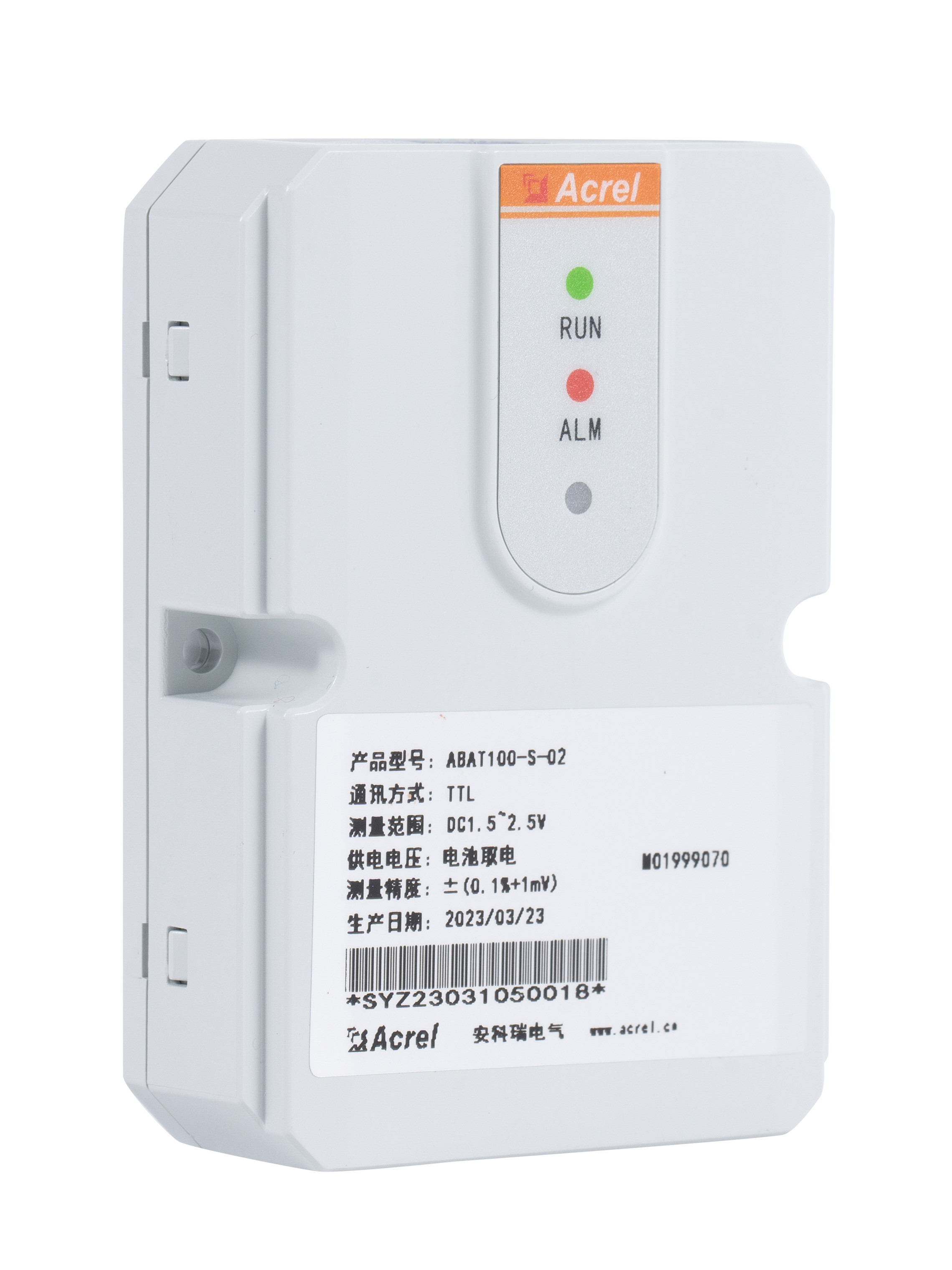

ABAT100-S-02/6/12: détecte la batterie 2/6/12V, détecte également la tension de la batterie, la résistance interne et la température négative;
ABAT100-C: détecte 1 courant de charge/décharge et 1 température ambiante, avec une plage de courant maximale de 1000 A;
Photo prise sur place
