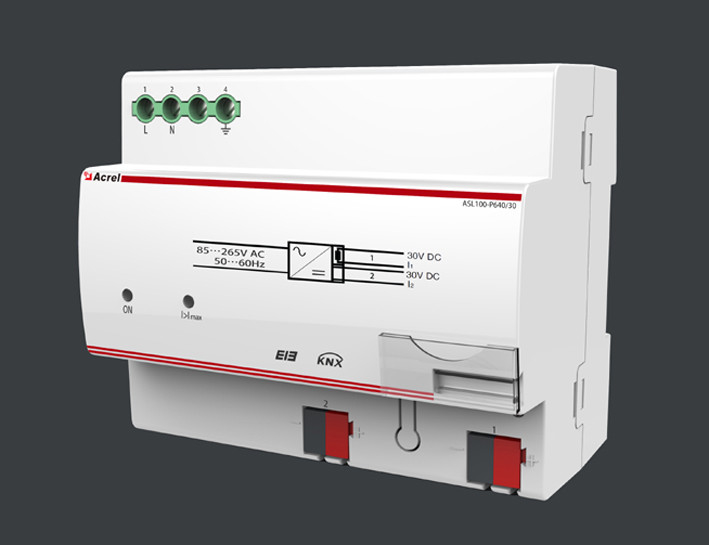

Acrel ASL100-P640/30 KNX éclairage intelligent 640mA module de puissance 30V

Description de produit

Définition

1. Vue d' ensemble

Le module d'alimentation du bus ASL100-P640/30 (ci-après dénommé "alimentation") est une alimentation basée sur le système de contrôle intelligent Acrel-bus.Tous les modules de commande sur le bus sont couplés à l'alimentation électrique par le choker dans l'alimentation. Ce produit répond à la norme d'entreprise Q31/0114000129C032-2017 ASL100 Système de contrôle d'éclairage intelligent. Le bus est relié par le terminal de câblage EIB standard et le bus KNX standard.Après avoir appuyé sur la touche de réinitialisation du module, the power supply will be reset for 20s (the bus power supply is disconnected and the auxiliary power supply normally provides the power supply during reset period) and the bus and power supply are disconnected physicallySi l'alimentation doit être coupée pendant plus de 20s pendant l'utilisation, la ligne d'alimentation doit être coupée.Cette alimentation auxiliaire peut alimenter le module d'alimentation externe, tels que le module IP et l'écran tactile, etc.

2Spécification et modèle

3. Paramètres techniques

4. Configuration

Remarques d'installation: ce module est applicable à l'installation de rails de 35 mm. Il vous suffit de serrer le module dans la voie. Il est acceptable de connecter l'extrémité d'entrée d'alimentation avec le circuit réseau ordinaire.Le symbole de mise à la terre est observé sur le terminal de câblageAinsi, il est suggéré de connecter le terminal avec la ligne PE.

S'assurer que le fonctionnement, l'installation, l'essai et la maintenance du module sont corrects pendant l'installation.

5Diagramme du câblage électrique

1 Terminal d'entrée principal
2 Indicateur de surcourant
3 Indicateur de marche
4 bornes de câblage à tension continue
5 Touche de réinitialisation
6 Terminal de bus KNX (communication jointe)
7 Indicateur de réinitialisation
8 Étiquette

6. Guide de mise en œuvre

La série de modules d'alimentation est principalement destinée à alimenter le système.L'extrémité de sortie relie d'autres modules au système par bus KNXLe module d'alimentation peut alimenter d'autres modules de commande situés sur la même branche.

6.1 Caractéristiques du produit

La série de modules d'alimentation est l'alimentation standard du système KNX/EIB avec un courant de sortie de 640 mA. Ce module d'alimentation peut alimenter au maximum 64 modules de commande et est connecté avec un réglage de bus,indication de surcourant et protection contre les courts-circuitsSi une branche dispose de deux sources d'alimentation, la longueur du câble de bus entre les sources d'alimentation ne doit pas être inférieure à 200 m.

Ce module d'alimentation peut fournir la tension pour le bus, couper le signal du bus et surveiller la tension du système KNX/EIB.l'alimentation peut fournir une tension CC auxiliaire de 30 V pour fournir une tension pour d'autres installations externes (comme un écran tactile et une passerelle IP), etc.).

6.2 Description du paramètre

Le module d'alimentation doit être connecté électriquement avec soin en tant qu'unité d'alimentation et d'accouplement du signal de l'ensemble du système afin d'éviter des blessures corporelles dues à une mauvaise connexion.La longueur maximale du câble de bus entre le module de puissance et les autres modules de commande ne doit pas dépasser 350 m.La longueur du câble de bus entre deux fournisseurs d'électricité sur la même branche ne doit pas être inférieure à 200 m.

Le module d'alimentation est relié à l'ensemble du système par le terminal de câblage EIB standard et le câble EIB standard.l'indicateur de fonctionnement du module est normalement allumé; si le système doit être éteint pour réinitialiser (interruption de courant de courte durée), il est acceptable d'appuyer sur le bouton de réinitialisation du module.le temps de réinitialisation du bus durera plus de 20s (le déclenchement répété de la touche ′ est ignoré)Le module de commande connecté au bus retrouve son état initial;si un module de commande présente un court-circuit ou si l'ensemble du système est en surtension pendant l'utilisation et que l'alimentation doit être coupée pendant une longue périodeEnsuite, le module coupera automatiquement l'alimentation du bus et l'indicateur sur le module sera allumé.

7. Notes

1. Vérifiez si son apparence est endommagée avant d'utiliser le module. En cas de dommage, veuillez demander au détaillant de le remplacer pour éviter les fuites électriques pendant l'utilisation et éviter les blessures.
2. Installez le module avec la panne de courant. Si le module ne peut pas être remplacé avec la panne de courant, veuillez demander au personnel professionnel de mener l'opération en fonction de la situation.
3. Connectez le module au bus avant le débogage. Vérifiez si son indicateur de fonctionnement est normal. Opérez le bouton de programmation et vérifiez si l'indicateur de programmation fonctionne normalement.Si l'indicateur fonctionne anormalement, veuillez contacter le personnel compétent. Opérez le bouton de programmation et observez si l'indicateur de programmation fonctionne normalement.
4. Confirmez si le bus et l'ordinateur sont correctement connectés avant de télécharger le paramètre.
5Sélectionnez le câble EIB standard à paire tordue comme câble de communication et utilisez le terminal de câblage KNX standard.
