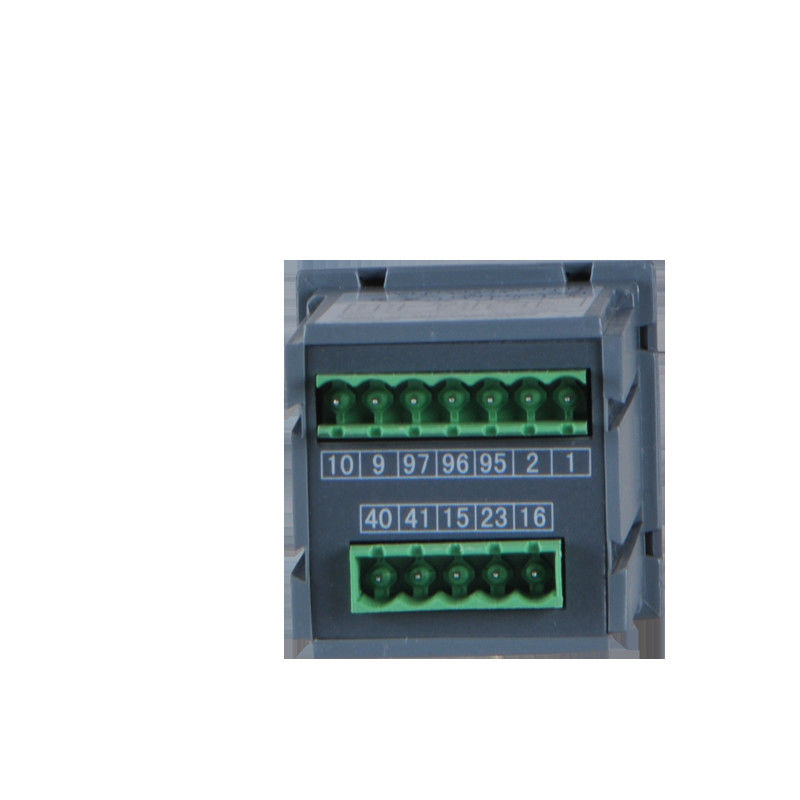

relais actuel résiduel de 50Hz 60Hz pour le système ASJ20-LD1A de TTT et de TN

Quantité de commande min : PCs 1 Prix : USD 53-248/pcs
Détails d'emballage : Individuellement emballé dans le grand carton Délai de livraison : 3 jours
Capacité d'approvisionnement : 10000/month
Lieu d'origine: La Chine Nom de marque: Acrel
Certification: CE Numéro de modèle: ASJ20-LD1A

Détail Infomation

Caractéristiques de fonctionnement: Courant alternatif sinusoïdal simple et courant continu de palpitation Fréquence: 50HZ/60HZ
Erreur d'intervention: -20% | -10%In△ Mode sortie: On est la fermeture ou l'ouverture normale, et l'autre est pour la transformation
Capacité de contact: AL1 : 8A 250VAC 5A 30VDC AL2 : 6A 250VAC 5A 30VDC Mode de remise: le sur place, le de fond et l'automatique
Chaîne de tension: 、 DC85-270V (error±10% permis) du、 AC220V d'AC110V Dissipation de puissance: ≤5W
Surligner:

relais 60Hz actuel résiduel

,

relais 50Hz actuel résiduel

,

relais de protection 60Hz actuel résiduel

Description de produit

La série d'ASJ de relais d'action de coupure après-actuelle et de basse tension de circuit ou de contacteur de basse tension peut être le dispositif après-actuel combiné compensé de production, qui est principalement appliqué circuit de distribution pour de TTT et de TN système avec le courant alternatif 50/60Hz, la tension évaluée 400V ou ci-dessous. La série d'ASJ de relais d'action d'après-actuel est appliquée dans la protection de défaut de terre pour le circuit électrique, afin d'empêcher les dommages aux équipments et l'accident de feu de l'équipement électrique provoqués par le courant de défaut au sol, d'ailleurs, elle puisse également assurer la protection indirecte de contact contre le risque de décharge électrique.



Paramètre technique

paramètre technique ASJ20-LD1C ASJ20-LD1A
Entrée Courant d'action résiduel évalué dedans△ 0,03, 0,1, 0,3, 0,5 (A)

0,03, 0,05, 0,1, 0,3, 0,5, 1,3,5,10,

30 (A)

Non-entraînement de la période de la limitation△ t 0,1, 0,5 (s)

0,0.06, 0,1, 0,2, 0,3, 0,5, 0,8, 1,4,

10 (s

Ino actuel non-actif résiduel évalué△ 50%In△ 50%In△
caractéristiques de fonctionnement courant alternatif sinusoïdal simple courant alternatif sinusoïdal simple et courant continu de palpitation
fréquence 50Hz/60Hz 50Hz/60Hz
erreur d'intervention -20% | -10%In△
sortie mode sortie on est la fermeture normale et l'autre est pour la transformation on est la fermeture ou l'ouverture normale, et l'autre est pour la transformation
capacité de contact

5A 250VAC 5A

30VDC

AL1 : 8A 250VAC 5A 30VDC AL2 : 6A 250VAC 5A 30VDC
mode de remise le sur place et le de fond, le sur place, le de fond et l'automatique
alimentation d'énergie gamme de tension

AC110V, AC220V (permis

error±10%)

AC110V, AC220V, DC85-270V

(error±10% permis)

dissipation de puissance ≤5W
tension de tenue de fréquence de puissance La valeur efficace du courant alternatif entre l'alimentation d'énergie, entrée et sortie : 2kV/1min
sous le fonctionnement normal la température

température de fonctionnement : -20℃ | +55℃

température de stockage : -30℃ | +70℃

humidité ≤95%RH, avec la condensation d'humidité, et endroit corrosif de gaz
taille au-dessus de niveau de la mer ≤2000m
classe de pollution Catégorie trois
catégorie d'installation TypeⅢ



CT actuel résiduel

Forme Type Courant évalué Rapport Exactitude Charge Rapport de surcharge
transformer.png actuel résiduel L-45 16-100A 5/5mA 1 100 10
L-80 100-250A
L-100 250-400A
L-150 400-800A
L-200 800-1500A
transformer-2.png actuel résiduel L-80*50II 16-200A 5/5mA 0,5 5 8
L-100*50II 16-100A
L-130*50II 100-200A
L-150*130II 100-300A
L-180II 100-200A
L-200*50II 250-400A
L-260-100II 450-800A

Écriture

                                                     relais actuel résiduel de 50Hz 60Hz pour le système ASJ20-LD1A de TTT et de TN 2

Connexion typique

relais actuel résiduel de 50Hz 60Hz pour le système ASJ20-LD1A de TTT et de TN 3

Application

relais actuel résiduel de 50Hz 60Hz pour le système ASJ20-LD1A de TTT et de TN 4

Solutions

relais actuel résiduel de 50Hz 60Hz pour le système ASJ20-LD1A de TTT et de TN 5
