Application d'isolement par hôpital d'alimentation d'énergie d'ACREL dans le projet d'hôpital de Pitsanulok

Abrégé : Avec l'utilisation répandue du matériel médical électronique dans les hôpitaux, la menace de la fuite actuelle pour des patients devient de plus en plus, particulièrement dans les endroits où la vie est critique. Les patients sont directement exposés à de divers électrodes et capteurs pendant la chirurgie ou l'anesthésie. Inséré dans le corps humain, même le léger courant de fuite peut causer le patient d'être électrocuté. En outre, du matériel médical est utilisé pour maintenir les vies des patients en critique malades. Une fois que l'équipement est mis hors tension, il menacera également les vies des patients. Par conséquent, pour la conception électrique de l'endroit spécial de l'hôpital, le système informatique devrait être employé pour l'alimentation d'énergie dans l'accord strict avec des normes et des règlements nationaux. Cet article présente l'application de l'alimentation d'énergie d'isolement médicale dans le projet d'hôpital de Pitsanulok.

Mots-clés : service informatique médical, dispositif de moniteur d'isolation

aperçu 0.Project

Le projet d'hôpital de Pitsanulok est situé en Thaïlande, le projet est principalement employé pour la mise à jour de matériel médical d'hôpital de Pitsanulok.

1.Background

Le défaut de décharge électrique et de système provoqué par le système de distribution d'énergie sont en grande partie provoqués par le défaut au sol de la ligne d'équipement. Fondre le défaut apportera directement le mal de l'interruption d'alimentation d'énergie ; quand la fuite de défaut de terre est sérieuse, elle brûlera même le matériel électrique ou les lignes, causant la perte irréparable.

Dans les endroits médicaux, particulièrement ceux les endroits médicaux de la classe 2 potentiellement mortels, les patients dans la chirurgie ou l'état d'anesthésie, sans capacité d'auto-comportement, petit courant de fuite peuvent mener à la mort de décharge électrique des patients. Par conséquent, la conception électrique de cet endroit spécial devrait être effectuée strictement selon les normes et les caractéristiques nationales appropriées.

Le système informatique de distribution d'énergie (également connu sous le nom de système d'isolement d'alimentation d'énergie ou système sans mise à la terre) a la petite fuite même actuelle pour rectifier en raison de son point neutre sans mise à la terre. Quand le premier défaut d'isolation se produit, l'alimentation d'énergie en équipement ne sera pas affectée. Ainsi le système peut continuer à fonctionner. Le dispositif de surveillance d'isolation installé dans le système peut détecter le défaut à temps et envoyer l'avertissement correspondant de défaut, incitant le personnel approprié à enlever le défaut au moment opportun. Pour la salle d'opération, l'unité de soins intensifs et d'autres endroits médicaux avec des conditions élevées pour la continuité et la sécurité d'alimentation d'énergie, l'alimentation d'énergie informatique locale de système peut assurer la sécurité et la fiabilité de l'alimentation d'énergie pour les charges importantes.

2.Description de cinq ensembles de productsIntroduction informatique médical

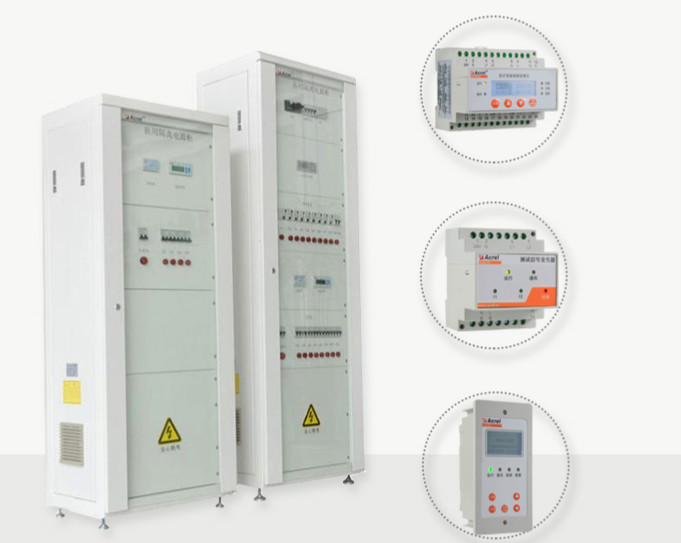

La surveillance informatique médicale d'isolation de système et les produits de localisation de panne (ensemble de cinq-morceau) incluent d'AITR de série alarme de séries d'isolement l'instrument intelligent médical médical de surveillance de transformateur, d'isolation AIM-M100, AKH-0.66P26 transformateur de courant, approvisionnement d'alimentation CC ACLP10-24, et d'AIDE (AID120/AID150) et instrument centralisés d'affichage, qui est montré dans le tableau 1.

Isolation informatique médicale de système du tableau 1 surveillant des produits

Nom et modèle		Images de produit	Descriptions
Transformateur médical d'isolement de série d'AITR			Le transformateur d'isolement de série d'AITR est particulièrement utilisé dans le système informatique médical, et la superposition de noyau adopte la tôle d'acier de silicium importée du Japon, qui a des pertes très petites. Les enroulements sont traités avec l'isolation et ont la couche de armature électrostatique, qui réduit la perturbation électromagnétique entre les enroulements. Le capteur de température PT100 est installé dans les enroulements pour surveiller la température du transformateur. Le corps entier est traité avec la peinture d'invasion de vide, qui augmente la force mécanique et la résistance à la corrosion. Le produit a la bonne représentation de hausse de la température et très l'à faible bruit.
Dispositif médical de surveillance de l'isolation AIM-M100			Le dispositif médical de surveillance de l'isolation AIM-M100 est spécial pour le système informatique médical. Il est employé pour surveiller le statut d'isolation de système informatique. Il peut envoyer des signaux d'alarme quand le défaut d'isolation se produit.
Transformateur de courant AKH-0.66P26			AKH-0.66P26 le type transformateur de courant est le transformateur de courant protecteur que le courant mesurable maximum est 60A et le rapport de transformation est 2000 : 1. Le transformateur de courant est directement fixé à l'intérieur de l'armoire par le vissage
Approvisionnement d'alimentation CC ACLP10-24			Le module de régulateur de tension CC pour l'usage exclusif de l'instrument utilise le transformateur linéaire complètement d'isolement avec les caractéristiques de la tension stable de sortie, de la petite ondulation et de la tension de tenue à haute teneur etc. Il est également équipé de la fonction indicative électrique de la puissance dessus. Le module adopte la méthode d'installation de rail de guide standard qui peut être installée sur le même rail de guide que le dispositif de surveillance d'isolation.
Alarme externe et displayer de série d'AIDE	AID120		Il est inséré pour enfoncer dans la salle d'opération ou l'installation interne de mur de station d'infirmière qui peuvent surveiller un ensemble de dispositif de surveillance d'isolation avec la fonction de l'alarme de bruit-lumière sur des échecs comme l'isolation, la surcharge, la surchauffe et la panne d'équipement etc.
	AID150		Les alarmes et les displayers concentrés qui peuvent faire la surveillance centralisée des données de 16 ensembles d'isolation médicale surveillant des dispositifs au maximum et sont capables de l'alarme à distance de bruit-lumière. AID150 peut également surveiller les données des ensembles multiples de dispositifs résiduels de la surveillance AIM-R100 actuelle.

3. 现场图片 sur des photos de site

Bibliographie

1 système de localisation informatique de dispositif et de défaut de surveillance d'isolation de système de、 d'Acrel.

2、 IEC60354-7-710, installations électriques de la bâtiment-partie 7-710 : Conditions pour les installations spéciales ou les emplacements - emplacements médicaux.
